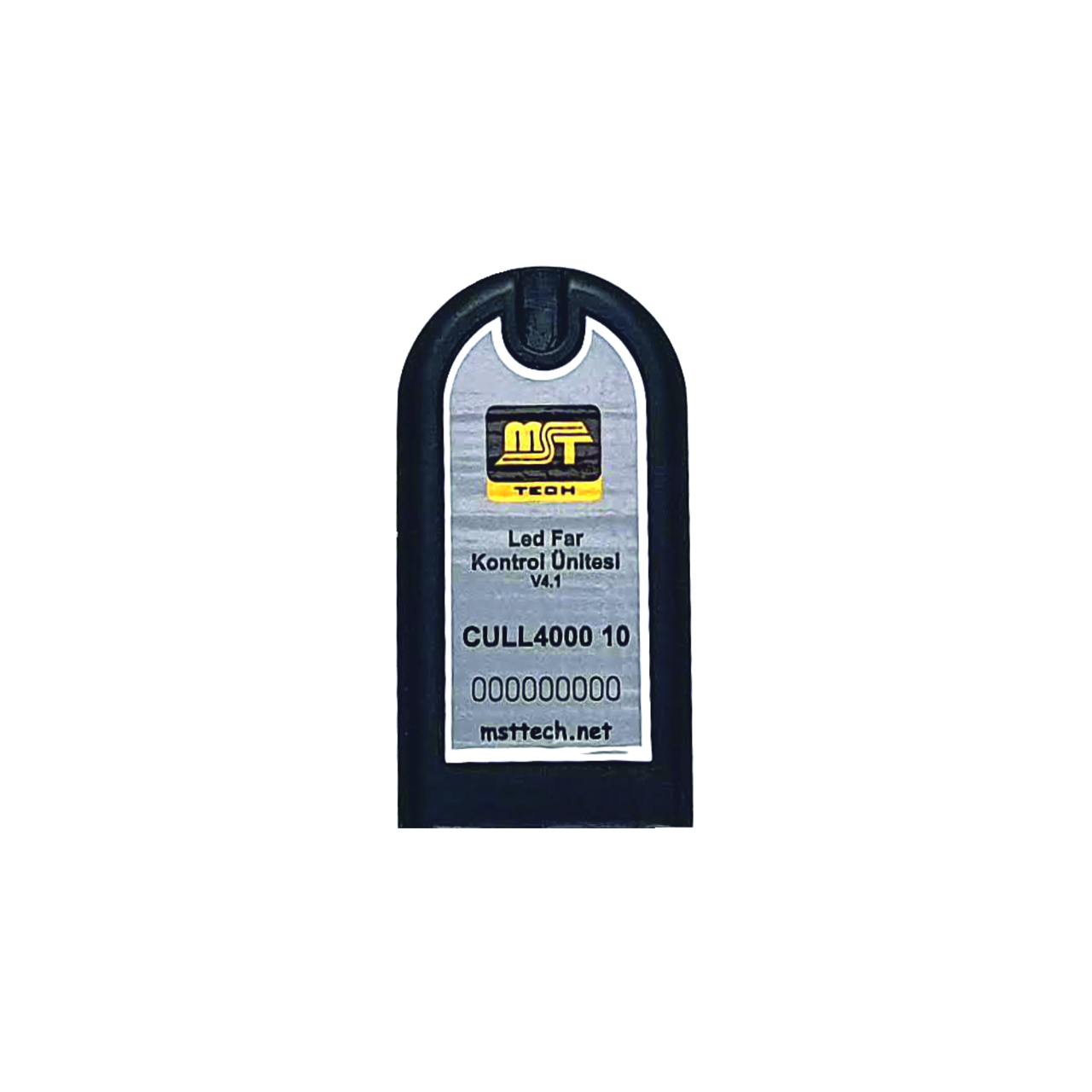

Led Far Kontrol Ünitesi - CULL4000 10
1.255,98 TL
*131,86 TL den başlayan taksitlerle!
Genel Bilgi:
mstTECH Kontrol Üniteleri bağlandıkları led grubunun çeşitli modlarda yanıp sönmesi için kullanılan mikrodenetleyici ile tasarlanıp üretilmiş elektronik devrelerdir. Halojen lambalar veya akkor flamanlı lambaların tepki süreleri ledlerde olduğu gibi kısa olmadığı için bu tür lambalarda kullanılması önerilmez.
Ön ve arka kontrol üniteleri farklı modlara ve özelliklere sahiptir. Bu nedenle araçta önden arkaya kadar tesisat çekilmesini önlemek amacıyla tek bir cihaz halinde üretilmemiştir.
Ürün Detay Bilgisi:
CULL4000 10 kodlu ürünümüz kapatmayla birlikte toplamda 10 mod + 2 özelliğe sahiptir. 4 kanal çıkışlıdır.
1) Tam yanma: Led gurubu düz ve tam parlak yanar.
2) Kısık yanma: Led gurubu düz ve kısık parlaklıkta yanar.
3) Polis çakarı: Polis araçlarındaki gibi 3 kez sağ - 3 kez sol yanıp söner ve bu şekilde devam eder.
4) Polis çakarı: Polis araçlarındaki gibi 3 kez çapraz - 3 kez çapraz yanıp söner ve bu şekilde devam eder.
5) Polis çakarı: Polis araçlarındaki gibi tamamı 3 kez yanıp söner ve bu şekilde devam eder.
6) Flip flop çapraz: Araçlarımızda bulunan flaşör gibi çapraz olarak yaklaşık 0,5 saniye aralıklarla yanıp söner.
7) Yürüyen çakarak çapraz: Led far 3 kez yanıp söner. Sonraki çaprazdaki led far yanıp söner. Bütün led farlar yanıp söndükten sonra tekrar başa dönerek devam eder.
8) Uçak modu çapraz: Her iki çapraz kanala bağlı led gurubu birlikte uçak kuyruk lambalarındaki ışığa benzer şekilde 1 saniye aralıklarla flaş yapıp söner.
9) Dim modu: Tüm led farlar kısıktan tam yanmaya doğru yavaş geçişler yaparak ışık şiddeti azalıp artar.
10) Uyku modu: Led gruplarını geçici olarak söndürüp uykuya alma modudur. Tıpkı televizyon, klima gibi cihazları uzaktan kumandayla kapatmak gibidir. Ünitenin enerjisi tamamen kesilmez. Cihazda sürekli enerji vardır. Ancak lambalar yanmaz.
11) Gösteri modu: Tüm modların sırayla çalıştırılması modudur.
Ek iki özellik ise selektör özelliği ile sinyal lambası özelliğidir. İlgili bağlantılar yapıldığında sürüş sırasında selektör yaptığınızda led farlarınız da 1 saniye boyunca flaş yapar. Yine sürüş sırasında sinyal verdiğinizde ilgili taraftaki led farınız sinyal lambanızla ters (sinyal yanarken led far sönük, sinyal sönükken led far yanık) olacak şekilde yanıp söner. Selektör özelliği hangi modda olursanız olun aktiftir. Bu iki özellik montaj sırasında kablo bağlantılarıyla devreye alınır. İstemediğiniz özelliğin bağlantısını yapmayıp kabloları boşta bırakabilirsiniz.
Mod geçişleri üniteyle gelen bir butonla yapılır. Butona her kısa bas/bırak yapıldığında tam yanma ile kısık yanma arasında geçiş yapar. Çakar tabir edilen diğer modlar ve uyku modu için butona 1,5 saniye süreli basılı tutmak gerekir. Herhangi bir moddayken butona bir kez kısa basılıp bırakılınca düz yanma moduna geçilir.
Mod seçimi kalıcı değildir. Üniteye her enerji verildiğinde (Aracın kontağı açıldığında) test/selamlama sonrası uyku modu aktif olur. Led farlar sönüktür.
Lambaların hangi modda yandığı üniteyle gelen gösterge ledi ile anlaşılır.
Düz mavi: Tam yanma
Düz yeşil: Kısık yanma
Mavi kırmızı 3+3 çakar: Polis çakarı modu sağ sol
Yeşil mavi 3+3 çakar: Polis çakarı modu çapraz
Beyaz 3 çakar: Polis çakarı modu tümü
Kırmızı yeşil sırayla yanıp sönme: Flip flop çapraz modu
Mavi kırmızı yeşil beyaz sırayla: Yürüyen çakarak çapraz modu
Beyaz flaş: Çapraz uçak modu
Yeşil mavi birlikte: Dim modu
Kırmızı düz yanma: Uyku modu
Buton ve gösterge ledi 90cm 'lik kablo gurubuyla kontrol ünitesine bağlıdır. Kontrol ünitesi dışarıdan görünmeyecek şekilde aracın uygun bir yerine sabitlenebilir. Dışarıdan sadece buton ve gösterge ledi görünür. Buton ve gösterge ledi motosikletlerde gidona montaj aparatıyla sabitlenebileceği gibi diğer araçlarda da gösterge paneline ya da kolay ulaşılabilecek bir yere takılabilir.
Kontrol ünitesinin enerjisi aküden alınabileceği gibi kontakla enerjilenen bir yerden de alınabilir. Bu, sistemi nasıl kullanmak istediğinize bağlıdır. Konuyla ilgili detaylı şemalar aşağıda "Montaj Şemaları" bölümündedir.
Sistem, araç çalışmadığı zamanlarda da devrede olsun istenirse enerji aküden alınır. Bu durumda devreye mutlaka bir sigorta ve bir anahtar bağlanmalıdır.
Bu ürünümüz 4 kanal çıkışlıdır. Her bir kanal çıkışı maksimum 2A' dir. 12V altında çekilecek 2A' lik akım 24W güç tüketimi demektir. Sürüş sırasında gerilim 13,5-14V' a kadar yükselir. Bu durumda güç 28W' a kadar yükselebilmektedir. Bu değerler maksimum değerlerdir. Bu değerlerin aşılması ünitenin çıkış katının arızalanmasına neden olabilir. Led lambanız 2A' den daha yüksek akım çekiyorsa diğer bir deyişle led lambanız 24W üstünde bir güce sahip ise bu model kontrol ünitemiz uygun değildir. Bir üst model ünitenin teknik değerlerini incelemenizi öneririz.
Ünitenin tamamı epoksi dökümdür. Herhangi bir ek yeri, boşluğu yoktur. Dolayısıyla toz, nem ve su yalıtımı en üst düzeydedir. Basınçlı su dahil kesinlikle su almaz.
ÖNEMLİ UYARI - 1
İncelediğiniz ürün cep telefonu, bilgisayar gibi bir elektronik cihazdır. Montajının uzman kişiler tarafından yapılması gerekir. Herhangi bir yanlış bağlantı cihazın zarar görüp garanti dışı kalmasına neden olabilir.
ÖNEMLİ UYARI - 2
İçişleri Bakanlığının 23.09.2019 tarihli genelgesi uyarınca 01.11.2019 tarihinden itibaren kamu araçlarından başlamak üzere özel araçların da dahil olduğu yetkisiz çakar kullanımı yasaklanmıştır.
Yetkisiz kişilerin bu ürünümüzü kullanmaları trafik cezasıyla karşı karşıya kalmalarına neden olabilir.
mstTECH Kontrol Üniteleri bağlandıkları led grubunun çeşitli modlarda yanıp sönmesi için kullanılan mikrodenetleyici ile tasarlanıp üretilmiş elektronik devrelerdir. Halojen lambalar veya akkor flamanlı lambaların tepki süreleri ledlerde olduğu gibi kısa olmadığı için bu tür lambalarda kullanılması önerilmez.
Ön ve arka kontrol üniteleri farklı modlara ve özelliklere sahiptir. Bu nedenle araçta önden arkaya kadar tesisat çekilmesini önlemek amacıyla tek bir cihaz halinde üretilmemiştir.
Ürün Detay Bilgisi:
CULL4000 10 kodlu ürünümüz kapatmayla birlikte toplamda 10 mod + 2 özelliğe sahiptir. 4 kanal çıkışlıdır.
1) Tam yanma: Led gurubu düz ve tam parlak yanar.
2) Kısık yanma: Led gurubu düz ve kısık parlaklıkta yanar.
3) Polis çakarı: Polis araçlarındaki gibi 3 kez sağ - 3 kez sol yanıp söner ve bu şekilde devam eder.
4) Polis çakarı: Polis araçlarındaki gibi 3 kez çapraz - 3 kez çapraz yanıp söner ve bu şekilde devam eder.
5) Polis çakarı: Polis araçlarındaki gibi tamamı 3 kez yanıp söner ve bu şekilde devam eder.
6) Flip flop çapraz: Araçlarımızda bulunan flaşör gibi çapraz olarak yaklaşık 0,5 saniye aralıklarla yanıp söner.
7) Yürüyen çakarak çapraz: Led far 3 kez yanıp söner. Sonraki çaprazdaki led far yanıp söner. Bütün led farlar yanıp söndükten sonra tekrar başa dönerek devam eder.
8) Uçak modu çapraz: Her iki çapraz kanala bağlı led gurubu birlikte uçak kuyruk lambalarındaki ışığa benzer şekilde 1 saniye aralıklarla flaş yapıp söner.
9) Dim modu: Tüm led farlar kısıktan tam yanmaya doğru yavaş geçişler yaparak ışık şiddeti azalıp artar.
10) Uyku modu: Led gruplarını geçici olarak söndürüp uykuya alma modudur. Tıpkı televizyon, klima gibi cihazları uzaktan kumandayla kapatmak gibidir. Ünitenin enerjisi tamamen kesilmez. Cihazda sürekli enerji vardır. Ancak lambalar yanmaz.
11) Gösteri modu: Tüm modların sırayla çalıştırılması modudur.
Ek iki özellik ise selektör özelliği ile sinyal lambası özelliğidir. İlgili bağlantılar yapıldığında sürüş sırasında selektör yaptığınızda led farlarınız da 1 saniye boyunca flaş yapar. Yine sürüş sırasında sinyal verdiğinizde ilgili taraftaki led farınız sinyal lambanızla ters (sinyal yanarken led far sönük, sinyal sönükken led far yanık) olacak şekilde yanıp söner. Selektör özelliği hangi modda olursanız olun aktiftir. Bu iki özellik montaj sırasında kablo bağlantılarıyla devreye alınır. İstemediğiniz özelliğin bağlantısını yapmayıp kabloları boşta bırakabilirsiniz.
Mod geçişleri üniteyle gelen bir butonla yapılır. Butona her kısa bas/bırak yapıldığında tam yanma ile kısık yanma arasında geçiş yapar. Çakar tabir edilen diğer modlar ve uyku modu için butona 1,5 saniye süreli basılı tutmak gerekir. Herhangi bir moddayken butona bir kez kısa basılıp bırakılınca düz yanma moduna geçilir.
Mod seçimi kalıcı değildir. Üniteye her enerji verildiğinde (Aracın kontağı açıldığında) test/selamlama sonrası uyku modu aktif olur. Led farlar sönüktür.
Lambaların hangi modda yandığı üniteyle gelen gösterge ledi ile anlaşılır.
Düz mavi: Tam yanma
Düz yeşil: Kısık yanma
Mavi kırmızı 3+3 çakar: Polis çakarı modu sağ sol
Yeşil mavi 3+3 çakar: Polis çakarı modu çapraz
Beyaz 3 çakar: Polis çakarı modu tümü
Kırmızı yeşil sırayla yanıp sönme: Flip flop çapraz modu
Mavi kırmızı yeşil beyaz sırayla: Yürüyen çakarak çapraz modu
Beyaz flaş: Çapraz uçak modu
Yeşil mavi birlikte: Dim modu
Kırmızı düz yanma: Uyku modu
Buton ve gösterge ledi 90cm 'lik kablo gurubuyla kontrol ünitesine bağlıdır. Kontrol ünitesi dışarıdan görünmeyecek şekilde aracın uygun bir yerine sabitlenebilir. Dışarıdan sadece buton ve gösterge ledi görünür. Buton ve gösterge ledi motosikletlerde gidona montaj aparatıyla sabitlenebileceği gibi diğer araçlarda da gösterge paneline ya da kolay ulaşılabilecek bir yere takılabilir.
Kontrol ünitesinin enerjisi aküden alınabileceği gibi kontakla enerjilenen bir yerden de alınabilir. Bu, sistemi nasıl kullanmak istediğinize bağlıdır. Konuyla ilgili detaylı şemalar aşağıda "Montaj Şemaları" bölümündedir.
Sistem, araç çalışmadığı zamanlarda da devrede olsun istenirse enerji aküden alınır. Bu durumda devreye mutlaka bir sigorta ve bir anahtar bağlanmalıdır.
Sistem, sadece araç çalışırken devrede olsun istenirse o zaman enerji kontakla enerjilenen bir yerden alınır.
Bu ürünümüz 4 kanal çıkışlıdır. Her bir kanal çıkışı maksimum 2A' dir. 12V altında çekilecek 2A' lik akım 24W güç tüketimi demektir. Sürüş sırasında gerilim 13,5-14V' a kadar yükselir. Bu durumda güç 28W' a kadar yükselebilmektedir. Bu değerler maksimum değerlerdir. Bu değerlerin aşılması ünitenin çıkış katının arızalanmasına neden olabilir. Led lambanız 2A' den daha yüksek akım çekiyorsa diğer bir deyişle led lambanız 24W üstünde bir güce sahip ise bu model kontrol ünitemiz uygun değildir. Bir üst model ünitenin teknik değerlerini incelemenizi öneririz.
Ünitenin tamamı epoksi dökümdür. Herhangi bir ek yeri, boşluğu yoktur. Dolayısıyla toz, nem ve su yalıtımı en üst düzeydedir. Basınçlı su dahil kesinlikle su almaz.
ÖNEMLİ UYARI - 1
İncelediğiniz ürün cep telefonu, bilgisayar gibi bir elektronik cihazdır. Montajının uzman kişiler tarafından yapılması gerekir. Herhangi bir yanlış bağlantı cihazın zarar görüp garanti dışı kalmasına neden olabilir.
ÖNEMLİ UYARI - 2
İçişleri Bakanlığının 23.09.2019 tarihli genelgesi uyarınca 01.11.2019 tarihinden itibaren kamu araçlarından başlamak üzere özel araçların da dahil olduğu yetkisiz çakar kullanımı yasaklanmıştır.
Yetkisiz kişilerin bu ürünümüzü kullanmaları trafik cezasıyla karşı karşıya kalmalarına neden olabilir.
| Çıkış kanal sayısı | : 4 | |||||||||||||||
| Mod sayısı | : 10+1+2 | |||||||||||||||
| Modlar |
|
|||||||||||||||
| Buton | : Var (Ürüne dahil) | |||||||||||||||
| Gösterge | : Var (Ürüne dahil) | |||||||||||||||
| Çalışma gerilimi | : 12-14 Volt | |||||||||||||||
| Çalışma akımı | : 8 Amper max. | |||||||||||||||
| Çalışma gücü | : 112 Watt max | |||||||||||||||
| Çıkış akımı | : 2 Amper/Kanal | |||||||||||||||
| Çıkış gücü | : 24 Watt/Kanal | |||||||||||||||
| Kutu hammaddesi | : Epoksi | |||||||||||||||
| Kutu rengi | : Siyah | |||||||||||||||
| Kutu ölçüleri | : 35*67*29 (x*y*z) |
|||||||||||||||
| Kutu ağırlığı | : 78g |
|||||||||||||||
| İzolasyon sınıfı | : IP65 | |||||||||||||||
| Ledli ön lambalar |
: Tıklayın |
| Kontrol ünitesi |
: 1 adet |
| Buton |
: 1 adet |
| Buton braketi | : 1 adet |
| Gösterge ledi |
: 1 adet |
| Kullanma/montaj kılavuzu | : 1 adet |
